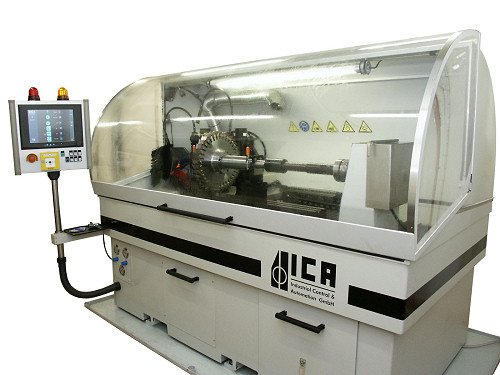

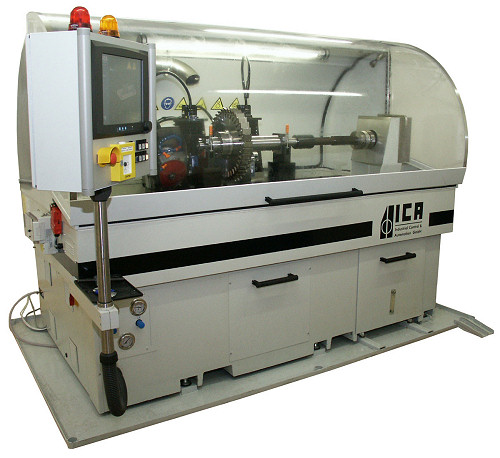

Hobelkopf- u. Fräserschleifmaschine ICA-HSM-Multi 680/1380

Vollautomatische, vollgekapselte CNC-Schleifmaschine der neuen Generation für komplette Hobelwellen mit Eigenlagerung, z.B Ledinek-Wellen, sowie handelsübliche Hobelköpfe und Profilfräser und Keilzinkenfräser. Ausgestattet mit  CNC-Linear- und  Rotations-Achsen, variablem Schlittenvorschub und automatischer, variabler Teilung. Die Hobelwellen / Hobelköpfe werden am Schneidrücken geschliffen.

Für die Profil- und Keilzinkenfräser ist eine separate Schleifeinheit mit zwei weiteren CNC-Achsen installiert. Die Fräser werden an der Schneidenbrust geschliffen. Die CNC Rotationsachse wird über einen Servomotor mit sehr exakter Positioniergenauigkeit angetrieben.

Die Maschine verfügt über mehrere intelligente Schleifabfolgen, mathematisch optimiert, welche es ermöglichen den Hobelschlag zu minimieren. Die Maschine bietet optional die Möglichkeit des automatischen Abziehens des Schleifgrats bei Hobelköpfen und Hobelwellen, was eine konstante Qualität der geschliffenen Werkzeuge, bedienerunabhängig, ermöglicht. Durch die Integration eines Farb-Touch-Displays ist eine sehr intuitive Bedienung mit umfangreichen Einstellmöglichkeiten gegeben. Alle Werkzeuge, Schleifvorgänge und Einstellungen werden im Datenspeicher abgelegt.





  • Schleifen von Hobelwellen, Hobelköpfen und auch von Profil- und Keilzinkenfräser

  • wechselbare Aufnahmeböcke für unterschiedliche Wellen/Spanndurchmesser

  • Teilung über die Steuerung variabel wählbar

  • intelligente Schleifabfolge der einzelnen Messer wählbar, reduziert den Hobelschlag

  • vollautomatisierte Zustellung

  • stufenlos regelbare Drehzahl der Schleifscheiben

  • stufenlos regelbare Vorschübe

  • automatisch optimierter Schleifprozess

  • 2nd Cut (erneutes Schleifen ohne Nullpunktsetzen)

  • am Schwenkarm geführte grafische Bedienkonsole mit großem 15“Touchdisplay

  • Hochleistungskühlsystem mit Filter

  • Schleifwinkel für Fräser frei wählbar

  • voll gekapseltes Gehäuse mit großen Sichtscheiben

  • automatische Freiwinkel- bzw. Schneidwinkelverstellung

  • Ablage der Hobelkopf- / Fräserdaten im Datenspeicher

  • optional automatisches Abziehen der Hobelwellen/Hobelköpfe

  • optional automatisches Ankratzen für Lärm belastete Umgebungen

  • optionale taktile Messeinrichtung zur höheren Rundlaufgenauigkeit von Passungswerkzeugen, wie Keilzinkenfräser


Bei ausgewählten Werkstücken kann das Ankratzen vollautomatisch durchgeführt werden, was das Arbeiten in Lärm belasteter Umgebung ermöglicht. Die 2nd Cut Funktion erlaubt das erneute Schleifen eines weiteren Abtrages nach der Begutachtung des zuvor abgeschlossenen Schleifvorganges ohne erneute Eingabe der Werkrstückdaten und ohne erneutes Ankratzen.

Broschüre HSM-Multi 680/1380 (pdf) brochure HSM-Multi 680/1380 (pdf)
